Kia Cadenza YG: Sistema eléctrico de la carrocería / Cámara de visión trasera
Componentes y localización de los componentes
| LOCALIZACIÓN DE LOS COMPONENTES |
| 1. Vista trasera desde cámara
2. Unidad principal AVN |
3. Sensor del ángulo de la dirección
|
Descripción y operación
| Descripción |
| 1. |
Para visualizar la parte trasera del vehículo para ayudar al conductor, recibe la señal de la imagen trasera del vehículo desde la cámara de visión trasera y la visualiza en el monitor de la unidad principal AVN o en el LHS del retrovisor interior. |
| 2. |
La cámara de visión trasera es un dispositivo suplementario que muestra la zona del ángulo muerto en la pantalla del monitor y se activa automáticamente cuando la marcha atrás "R" está seleccionada durante más de 3 segundos. |
| 3. |
Visualiza la trayectoria prevista con guía de estacionamiento según el ángulo de accionamiento del volante. (No hay una unidad aparte.) |
Estructura del sistema (cámara de visión trasera accionada por el volante)
Diagramas esquemáticos

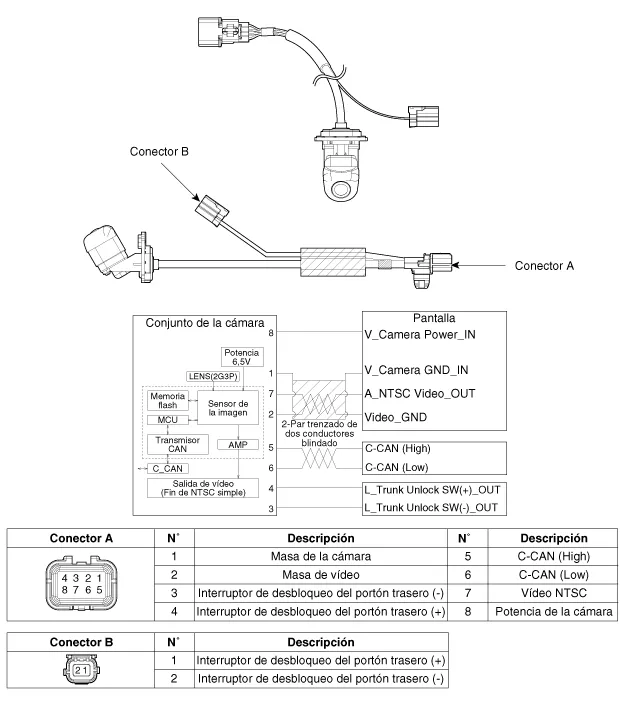

| Diagrama del circuito |
Procedimientos de reparación
| Extracción |
En caso de mala calidad o desenfoque, asegúrese de comprobar el estado de la superficie de la lente de la cámara y posibles cuerpos extraños. |
| 1. |
Desconecte el terminal negativo (-) de la batería. |
| 2. |
Desmonte el adorno del portón posterior. (Consulte Carrocería - "Guarnecido del portón trasero") |
| 3. |
Desconecte el conector del conjunto de la manilla exterior del portón trasero (A).
|
| 4. |
Desmonte el conjunto de la manilla exterior del portón trasero (A) tras aflojar las tuercas de montaje.
|
| 5. |
Desconecte el conector del conjunto de la cámara de visión trasera (A). |
| 6. |
Desmonte el conjunto de la cámara de visión trasera (B) tras aflojar los tornillos de montaje.
|
| Instalación |
| 1. |
Conecte el conector del conjunto de la cámara de visión trasera. |
| 2. |
Monte el conjunto de la cámara de visión trasera. |
| 3. |
Monte el conjunto de la manilla exterior del portón trasero. |
| 4. |
Conecte el conector del conjunto de la manilla exterior del portón trasero. |
| 5. |
Monte el adorno del portón posterior. |
| 6. |
Conecte el terminal negativo (-) de la batería. |
