Kia Rio (YB): SRSCM / INT PAB ON/OFF

Kia Rio (YB) Manual de Taller / Sistema de la dirección / SRSCM / INT PAB ON/OFF

Descripción y operación

Descripción

El conductor puede controlar la condición operativa del airbag del acompañante (activado o desactivado) con este interruptor PAB ON/OFF.

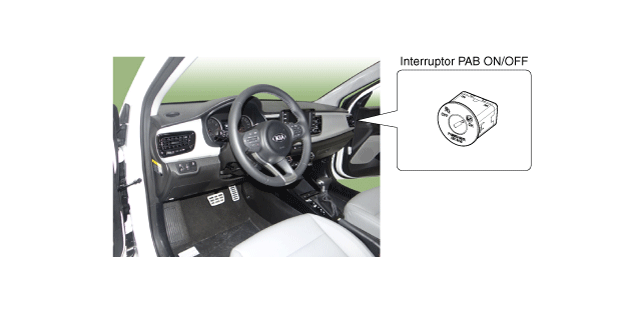

El interruptor del airbag del pasajero (PAB) ON/OFF está instalado en la cubierta lateral del panel de protección.

Componentes y localización de los componentes

Componentes

Procedimientos de reparación

Extracción

1.	Desmonte la llave de encendido del vehículo.

2.	Desconecte el cable negativo de la batería y espere al menos 3 minutos antes de comenzar el trabajo.

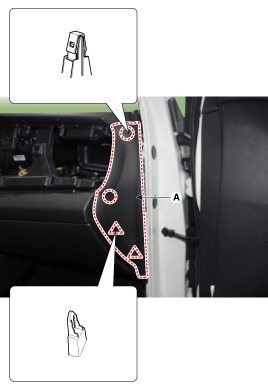

3.	Desmonte la cubierta lateral del panel de protección (A).

4.	Desacople el conector del interruptor PAB ON/OFF (A).

5.	Desmonte el interruptor PAB ON/OFF.

Instalación

1.	Retire la llave de encendido del vehículo.

2.	Desconecte el cable negativo de la batería y espere al menos 3 minutos antes de comenzar el trabajo.

3.	Monte el interruptor PAB ON/OFF en la cubierta lateral del panel de protección.

4.	Conecte el conector del interruptor PAB ON/OFF.

5.	Monte la cubierta lateral del panel de protección. (Consulte el grupo de la carrocería - "Cubierta lateral del panel de protección")

Después de montar el SRSCM, verifique el funcionamiento adecuado del sistema:

–	Coloque el interruptor de encendido en posición ON; el indicador luminoso del SRS debería parpadear durante seis segundos aproximadamente y después apagarse.
