Kia Rio: espejo / Espejo Retrovisor Exterior

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / espejo / Espejo Retrovisor Exterior

Componentes y localización de los componentes

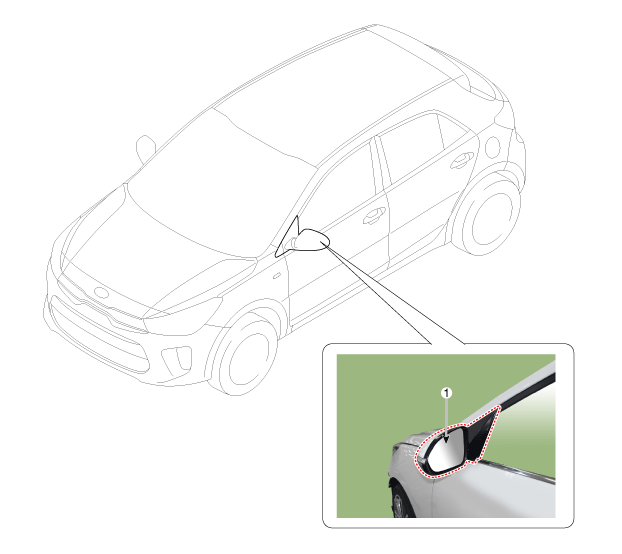

LOCALIZACIÓN DE LOS COMPONENTES

1. Espejo retrovisor exterior

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Separe la cubierta interior del cuadrante de la puerta delantera (A) con un desmontador.

2.	Extraiga el conector del altavoz de agudos de la puerta delantera (A).

3.	Desconecte el conector del retrovisor exterior (A) y afloje las tuercas (B).

4.	Desmonte el retrovisor exterior (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
