Kia Rio: remate del techo / Conjunto del guarnecido del techo

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / remate del techo / Conjunto del guarnecido del techo

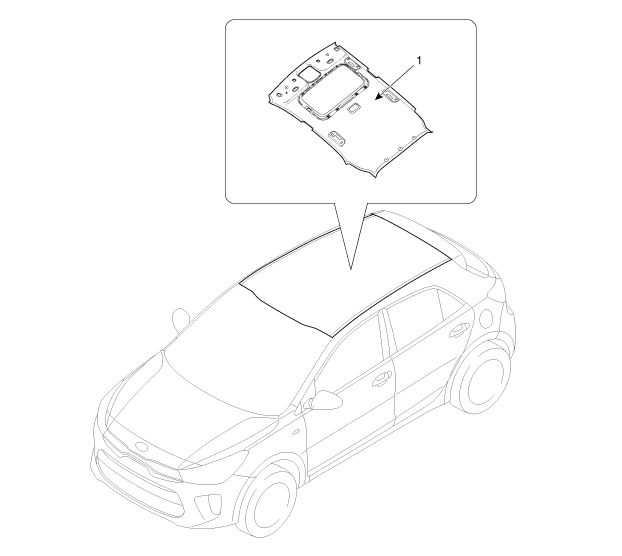

Componentes y localización de los componentes
LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del guarnecido del techo


Procedimientos de reparación
Sustitución


Póngase guantes para proteger sus manos.



Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.

Desmonte el asiento delantero.

(Asiento trasero a delantero - "Conjunto del asiento delantero")

2.

Desmonte el asiento trasero.

(Consulte Asiento trasero - "Conjunto del asiento trasero")

3.

Desmonte el guarnecido del pilar delantero.

(Consulte Guarnecido interior - "Guarnecido de la columna delantera")

4.

Desmonte el guarnecido superior de la columna central.

(Consulte Guarnecido interior - "Guarnecido de la columna central")

5.

Desmonte el guarnecido del pilar trasero.

(Consulte Guarnecido interior - "Guarnecido de la columna trasera")

6.

Desmonte el parasol y el retenedor.

(Consulte Guarnecido del techo - "Parasol")

7.

Retire la manilla del acompañante.

(Consulte Guarnecido del techo - "Manilla del acompañante")

8.

Desmonte la lámpara de consola del techo.

(Consulte Sistema eléctrico de la carrocería - "Luz de la consola del techo")

9.

Desmonte la luz del habitáculo.

(Consulte el sistema eléctrico de la carrocería - "Luz de habitáculo")

10.

Desmonte la cubierta del espejo ECM (A).

11.

Desconecte el conector del retrovisor ECM (A).

12.

Desmonte el conjunto del retrovisor ECM (A).

13.

Desconecte el conector del techo (A) y después extraiga los clips de montaje.

[del conductor]

[del pasajero]

14.

Extraiga los clips de montaje del guarnecido del techo (A).

(Delantero)

15.

Desconecte el conector del motor del techo solar (A).

16.

Desmonte el conjunto del guarnecido del techo (A) del vehículo por el portón trasero.



Tenga cuidado de no dañar el guarnecido del techo cuando lo desmonte.

17.

El montaje debe realizarse en el orden inverso al desmontaje.



Asegúrese de que el conector está correctamente enchufado.

Cambie los clips que estén dañados.
