Kia Rio: capó / Capó

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / capó / Capó

Componentes y localización de los componentes

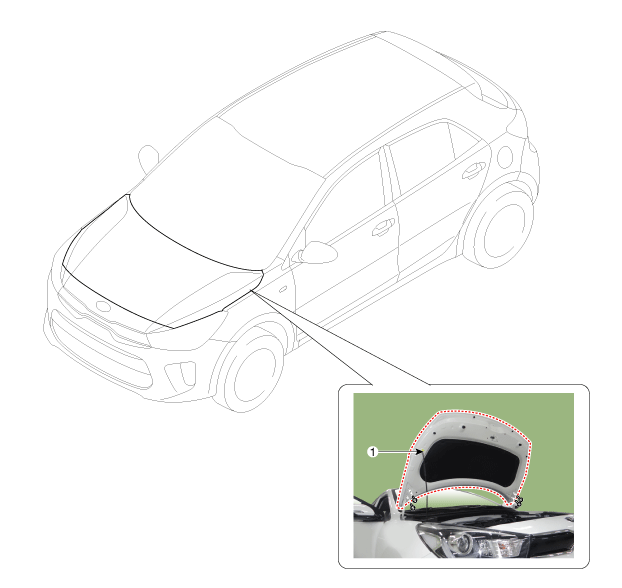

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del capó

Procedimientos de reparación

Sustitución

Procure no arañar el capó ni la carrocería.

•	Al desmontar y montar el capó, es necesario contar con un ayudante.

•	Cuando vaya a desmontar los clips, utilice un desmontador de clips.

Desmonte el conjunto del capó (A) después de aflojar los pernos de montaje de la bisagra del capó (B).

Par de apriete:

21,6 ~ 26,5 N.m (2,2 ~2,7 kgf.m, 15,9 ~ 19,5 lb-ft)

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el capó se bloquea/desbloquea y se abre/cierra correctamente.

•	Ajuste la alineación del capó.
