Kia Rio: Sistema de control del cambio manual / Palanca de cambio

Kia Rio (YB) Manual de Taller / Sistema de cambio manual / Sistema de control del cambio manual / Palanca de cambio

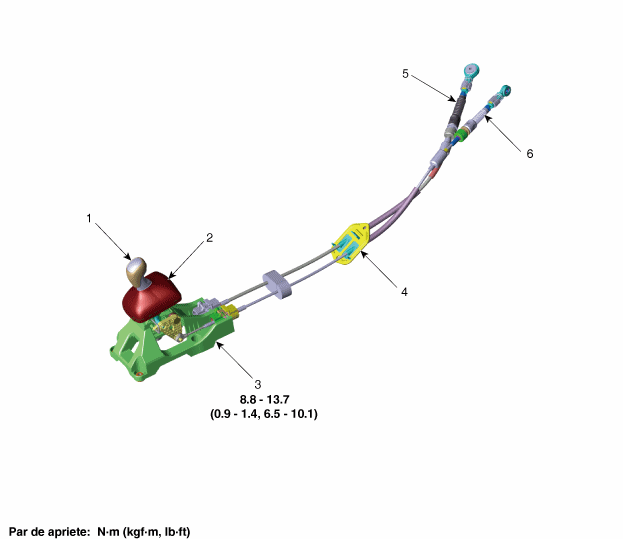

Componentes y localización de los componentes

Componentes

1. Mando
2. Fundas
3. Conjunto de la palanca de cambios

4. Retenedor
5. Cable de cambio
6. Cable de selección

Procedimientos de reparación

Extracción

1.	Desmonte el mando tirando hacia arriba tras extraer las fundas de la cubierta superior de la consola.

2.	Retire el conjunto de la consola del piso. (Consulte Carrocería - "Conjunto de la consola del suelo")

3.	Desmonte el pasador elástico (A) y luego desmonte el cable de selección del pasador de la palanca de cambios.

4.	Desmonte las tomas del cable (A) de la palanca de cambios.

Retire los pernos de fijación de la palanca de cambios (A).

Par de apriete:

8,8 ~ 13,7 N·m (0,9 ~ 1,4 kgf·m, 6,5 ~ 10,1 lb·pie)

6.	Desmonte el cable del cambio (A) de la palanca de cambio.

Instalación

El montaje debe realizarse en el orden inverso al desmontaje.

Materias que requieren atención al montar el cable de cambio.

1)	Empuje el extremo del cable hacia la barra de la palanca de cambio aguantándolo con el dedo.

2)	Sujetando el lado del extremo del ojal del cable o el vástago del cable, empuje la barra de la palanca de cambios hacia el extremo del ojal del cable de cambios hasta que se oiga un clic.

3)	Después del montaje, asegúrese de que se extrae esta pieza.

Inspección

1.	Compruebe el funcionamiento correcto de la palanca del eje de control al accionar la misma (1ª, 2ª, 3ª, 4ª, 5ª, 6ª marcha y marcha atrás).

2.	Cuando la palanca de cambios se engrana en "R", compruebe que el faldón esté en posición correcta.

3.	Si se percibe agarrotamiento, ajuste de nuevo la longitud del cable de control. (Consulte Cable de control - "Instalación".)
